3-65W 經濟型AC/DC開板電源 LO系列

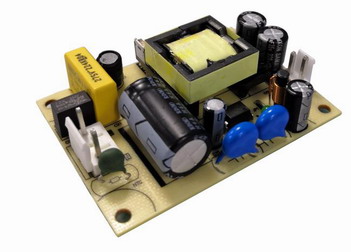

最新推出高功率密度，經濟型AC/DC開板電源，包含了從3W到65W的單路輸出產品，多種輸出電壓可選擇，最高輸出電壓達48VDC。LO03-05采用SIP排針引腳，使用布局靈活；LO15-65采用公母頭接線插座，使用和維護方便。該系列包含LO03/05/15/30/45/65共六個系列。
一、產品優勢如下
1）經濟實惠
該系列為開板電源，在滿足-25℃到70℃的自然空冷環境下工作的同時，提供了更快的交期和更優的價格。
2）高隔離耐壓
隔離電壓高達3000VAC，有效提高產品可靠性、保護系統安全。
3）高可靠，保護功能齊全
該系列產品平均無故障時間（MTBF）＞300,000 h，且具有輸出短路、過流、過壓保護等功能，在降低電源自身故障機率的同時大大提升了模塊電源工作異常情況下電源及其負載的安全性能。
4）符合最新安規標準和白色家電標準
LO15~65W產品設計符合最新的安規標準IEC/EN/UL62368，安全可靠。LO15/30W還符合白色家電要求。
二、 產品應用
廣泛適用于儀器儀表，路燈控制、工業控制、通訊及民用等多個領域。
三、產品特點
? 全球通用電壓：85-264VAC/100-370VDC （LO05：165 - 264VAC/230 - 370VDC）
? 工作溫度范圍：-25℃ to 70℃
? 高隔離電壓：3000VAC
? 穩壓輸出，低紋波噪聲
? 可滿足輸出短路、過流、過壓保護
? LO15~65W符合IEC/EN/UL62368安規標準要求
?LO15/30W符合白色家電要求
? LO15-65系列具有工作指示燈
? EMC性能滿足 CISPR32/EN55032 CLASS B（LO03~05 CLASS A）
? 多種輸出電壓產品可選擇，最高輸出電壓達48VDC
| 系列標題 | 功率 (W) |
輸入電壓 (VDC) |
輸出電壓 (VDC) |
輸出路數 |
隔離電壓 (VDC) |
封裝形式 |
封裝尺寸 (mm) |
|
| LO65-10Bxx | 65 | 85-264VAC/100-370VDC | 5,9,12,15,24,48 | 1 | 3000 | 開板 | 76.20*50.80*30.00 | |
| LO45-10Bxx | 45 | 85-264VAC/100-370VDC | 3.3,5,9,12,15,24,48 | 1 | 3000 | 開板 | 76.20*50.80*30.00 | |
| LO30-10C0512-12L | 30 | 85-264VAC/100-370VDC | 5,12,-12 | 3 | 3000 | 開板 | 97.00*50.00*28.00 | |
| LO30-10C0512-20 | 30 | 85-264VAC/100-370VDC | 5,12,-12 | 3 | 3000 | 開板 | 97.00*50.00*28.00 | |
| LO20-10C0512-01 | 20 | 165-264VAC/230-370VDC | 5,12,-12 | 3 | 3000 | 開板 | 70.00*48.00*23.00 | |
| LO15-10Bxx | 15 | 85-264VAC/100-370VDC | 3.3,5,9,12,15,24 | 1 | 3000 | 開板 | 63.50*45.70*19.00 | |
| LO15-26D1305-03 | 15 | 57-528VAC/80-745VDC | 13.5,5 | 2 | 4000 | 開板 | 80.00*40.00*35.00 | |
| LO15-22C0612-04 | 15 | 160-264VAC/226-370VDC | 6,12,12 | 3 | 4000 | 開板 | 100.00*50.00*30.00 | |
| LO10-26D0512-04L | 10 | 57-528VAC/80-745VDC | 5,12 | 2 | 4000 | 開板 | 80.00*40.00*35.00 | |
| LO05-12Bxx | 5 | 165-264VAC/230-370VDC | 3.3,5,9,12,15,24 | 1 | 3000 | 開板 | 42.00*16.00*17.00 | |
| LO03-10Bxx | 3 | 85-264VAC/100-370VDC | 3.3,5,9,12,15,24 | 1 | 3000 | 開板 |
42.00*16.00*17.00 |
